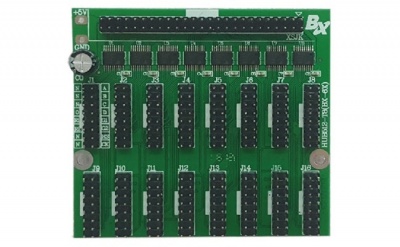

HUB512-T8(BX-6X)

Product name HUB512-T8(BX-6X) single color Product status It was brought to market in March 2016, products are always in stores. Product advantage Exquisite appearance, excellent quality Maximum control pixel 512 lines ( 16 groups, T8 port) Interface definition 2 A B C D X X HS CK 16 1 N N N O R0 R1 N N 15 Physical description N=Ground (GND), HS=Latch, CK=Clock, 0= Enable ( OE ), X=NUL R=Red Data,G=Green Data,A,B,C,D=Row Signal Application: Extend the 50pin to 512 pixels in height when only used BX-6 series to single color LED screen. Not support the dual color module. Prompt: To ensure the output signal quality, We suggest users power on the adapter from the VCC lead,which is better for signal cascade ability of the overlength screen. Название продукта HUB512-T8 (BX-6X) одноцветный Статус продукта Он был выпущен на рынок в марте 2016 года, продукты всегда находятся в магазинах. Преимущество продукта Изысканный внешний вид, отличное качество Максимальный пиксель управления 512 строк (16 групп, порт T8) Определение интерфейса 2 A B C D X X HS CK 16 1 N N N O R0 R1 N N 15 Физическое описание N = Земля (GND), HS = Защелка, CK = Часы, 0 = Включено (OE), X = NUL R = Красные данные, G = Зеленые данные, A, B, C, D = Строковый сигнал Заявка: Увеличьте 50pin до 512 пикселей в высоту, когда вы используете только серии BX-6 для одноцветного светодиодного экрана. Не поддерживайте двухцветный модуль. Незамедлительный: Чтобы обеспечить качество выходного сигнала, мы предлагаем пользователям подключить адаптер к разъему VCC, что лучше для возможности каскадного сигнала экрана перекрытия.
