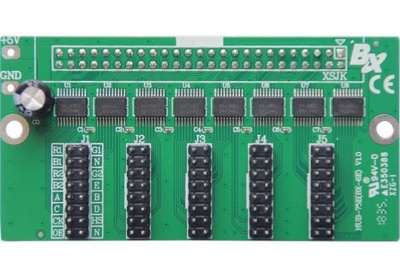

HUB-75E (BX-6E)

HUB-75E (BX-6E) полноцветный пакет 5 наборов интерфейса T75, 32 развертки максимальной высоты 320 строк Модули с одним и двумя цветными светодиодными дисплеями обычно используют интерфейсы T8 и T12: Определение интерфейса T8 2 A B C D G0 G1 HS CK 16 1 N N N O R 0 R 1 N N 15 Определение интерфейса T12 2 A B C CK HS R G D 16 1 15 Три основных цветных светодиодных дисплея обычно используют интерфейс T75: Определение интерфейса T75 2 G1 N G2 E B D HS N 16 1 R1 B1 R2 B2 A C CK O 15 Физическое описание N = Земля (GND), HS = Защелка, CK = Часы, O = Включено (OE) R = красные данные, G = зеленые данные, A / B / C / D / E = сигнал строки При создании дисплея большой площади рекомендуется напрямую подавать питание на плату HUB с разъема питания, чтобы полностью гарантировать качество выходного сигнала платы HUB. Возможность каскадирования сигнала для сверхдлинных светодиодных дисплеев принесет большую пользу!
